冷却塔专用水轮机
逆流单击式水轮机

逆流单击式水轮机

 详情说明

型号说明:

MODEL  DESCRIPTION:

             AJ-LJ-NL5-0000BJ-LJ-NL5-0000AJ-LJ-HL5-0000BJ-LJ-HL5-0000


AJ:单击式

BJ:双击式

LJ:立轴金属式

NL5:逆流垂直出水第5代产品

HL5:横向两边出水第5代产品

0000:流量(m3/h)

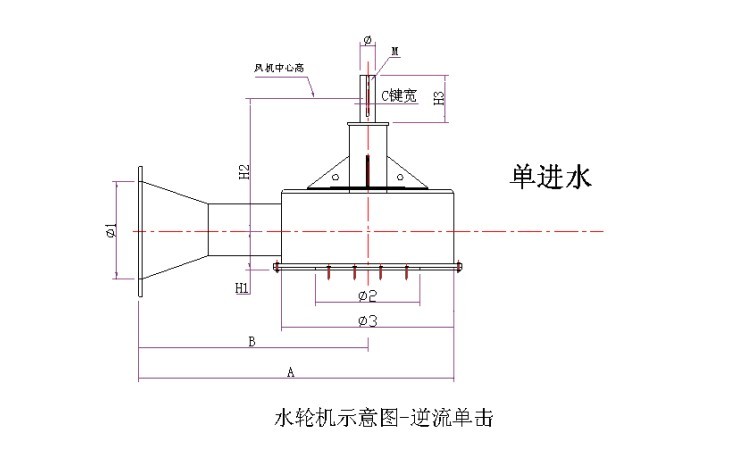

逆流单击水轮机外形外形示意图

逆流式水轮机运行工况条件参数一览表


逆流式垂直出水型水轮机100-5000T适用:逆流式方形冷却塔及圆塔

冷却塔流量m3/h

冷却塔配置风扇直径mm

风扇叶片数量

循环水实际流量m3/h

循环水上塔水头压力m

配置水轮机型号

水轮机驱动风扇转速人r/min

100

1450

4

50-80

8-10

AJ-LJ-NL5-100

300-400

150

1450-1800

4

80-120

8-10

BJ-LJ-NL5-150

250-300

175

1750-2200

4

100-140

8-10

BJ-LJ-NL5-175

220-280

200

1750-2400

4

120-150

8-10

BJ-LJ-NL5-200

220-280

250

2400-2800

4

150-200

8-10

BJ-LJ-NL5-250

220-250

300

2800-3000

4

200-250

8-10

BJ-LJ-NL5-300

180-230

400

3200-3400

4

250-350

8-10

BJ-LJ-NL5-400

180-220

500

3400-3800

4

350-450

8-10

BJ-LJ-NL5-500

180-200

600

3800-4200

4

450-550

8-10

BJ-LJ-NL5-600

175-195

700

4200-4700

4

550-650

8-10

BJ-LJ-NL5-700

175-185

800

4700

4

600-700

8-10

BJ-LJ-NL5-800

175-185

900

4700

4

700-800

8-10

BJ-LJ-NL5-900

175-185

1000

4700-5500

4

800-900

8-10

BJ-LJ-NL5-1000

170-180

1500

6000

6

1000-1200

8-10

BJ-LJ-NL5-1500

165-175

2000

7700

6

1200-1500

8-10

BJ-LJ-NL5-2000

155-165

3000

8530

6

2000-2500

8-10

BJ-LJ-NL5-3000

145-155

4000

9140

6

3000-3500

8-10

BJ-LJ-NL5-4000

125-135

5000

10400

6

3500-4000

8-10

BJ-LJ-NL5-5000

125-135


逆流式击水轮机设计参数

1)、水轮机的设计标准:GB/T154681-2011

2)、规格型号:AJ-LJ-NL5-1005000BJ-LJ-NL5-1005000

                 AJ-LJ-HL5-1005000BJ-LJ-HL5-1005000

       型号解释:AJ-单击式、BJ-双击式、LJ-立轴金属式、NL5-逆流垂直出水

                 5代产品、HL5-横流两边出水第5代产品、1005000-流量

                 (1005000m3/h)

3)、水轮机材质:

           外壳、叶轮等主要部件:               碳钢

           主轴:                               碳钢

           轴承:                              日本进口

           水封:                              日本进口

(4)、水轮机效率:90%



水轮机类型及应用水头范围表


盈卓公司水轮机类型及应用水头范围





适应水头范围(m









混流式



20700

混流可逆式

80600

轴流式

轴流转桨式

1080

轴流定桨式

1250

斜流式



40200

斜流可逆式

40120





贯流式

贯流转桨式

1580

贯流定桨式

单击式

1050

双击式

850
