水轮机冷却塔
方形逆流水轮机冷却塔

方形逆流水轮机冷却塔

 详情说明
型号说明:
MODEL  DESCRIPTION:STC  —  0000   0 /  0    B
STC:逆流式方形冷却塔系列
0000:每小时循环处理水量(m3/h)
0:  L:低噪音型
    U:超低噪音型
0: S:单体
   D:两风机
   T:三风机
B:镀锌钢结构


STC水轮机冷却塔结构简图:

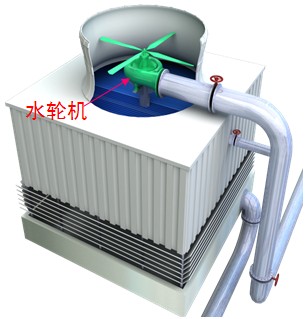

方形逆流冷却塔节能改造后的效果图

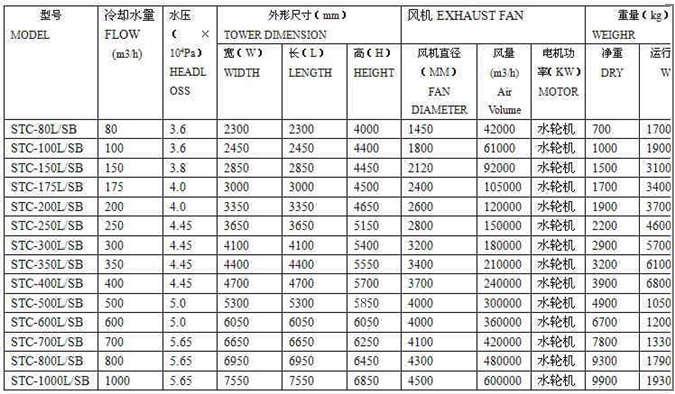

STC系列逆流水轮机方塔性能参数表


  注: 1、该系列冷却塔设计工况为:干球温度31.5℃、湿球温度27℃、进水温度37℃、出水温度32℃、大气压力99400pa。
      2、客户在冷却塔管道安装过程中,需在进水口处增加Y型过滤器、阀门及压力表等辅助管件。



STC系列逆流水轮机方塔外形示意图

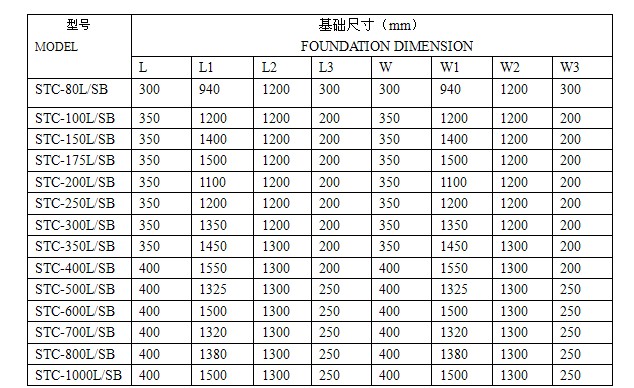

STC系列逆流水轮机方塔基础尺寸表

凉水塔水轮机可以改造的冷吨参数

        基础施工时注意事项:

        1、第一次灌浆时在预埋钢板位置留孔位;第二次灌浆前将预埋钢板插入孔位,进行灌浆和效验水平,校正水平度

            ±2mm,中心轴承偏差±4mm。
        2、不同型号的冷却塔在共用总管时,应确保冷却塔水盆上线在同一水平面上,必要时调整基础高度。
        3、冷却塔在布管时必须确保出水总管有承托时尽量低于出水位,必要时加高基础,以防停机时水量倒流



STC系列逆流水轮机方塔基础示意图

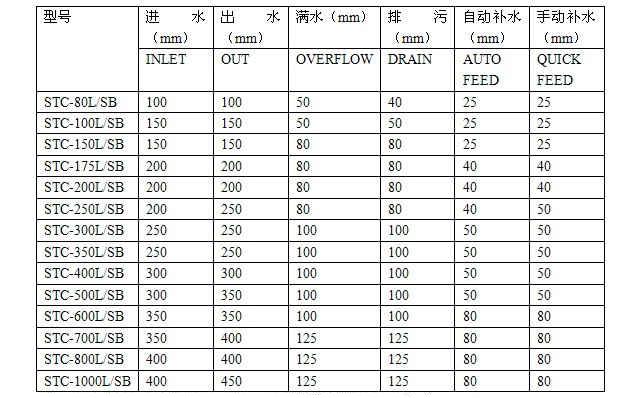

STC系列逆流水轮机方塔配管尺寸表

         注:两台或两台以上组装时,我公司将通过集水盆联通平衡水位。



STC系列逆流水轮机方塔配管图
